MultiStamper – The three-fold all rounder

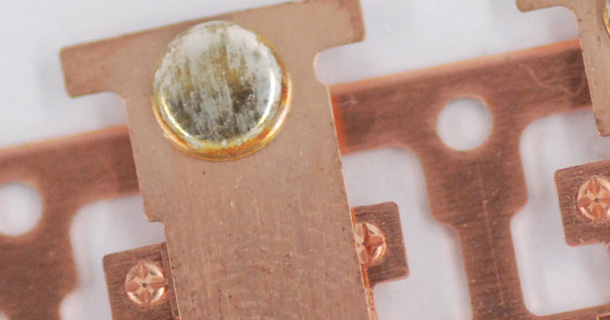

The Multistamper ideally combines versatility with rapidity and is designed specifically for the series production of expensive precision metal parts.

Request

Characteristics

1,500 mm clamping plate
3x3 servo drive
many more processing options than the Ministamper

Description

Downloads

Matching products / Information

Contact / Sales

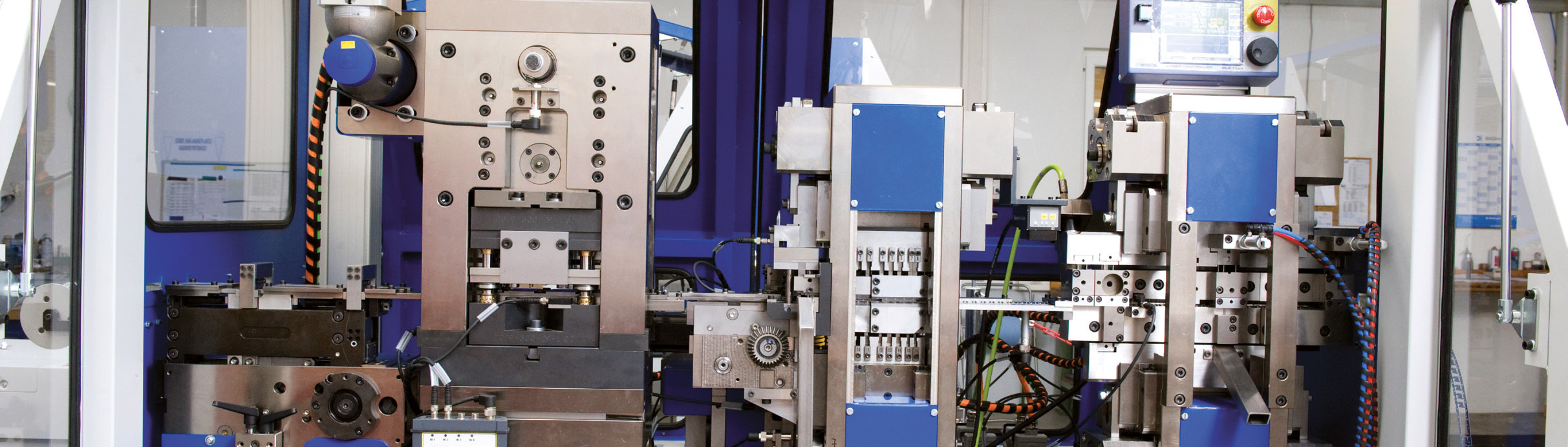

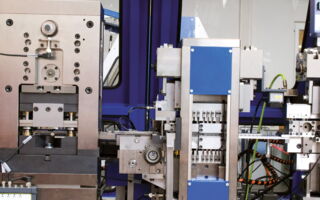

Kompatible Arbeitsmodule

Biegemodul, Stanzmodul, Nietmodul, Kontaktschweißmodul, Gewindemodul, Pilotmodul, Radialmodul, Präzisions-Stanzmodul, Zangeneinzugsmodul, Exzenter-Stanzmodul (bis 8 t). Falls erforderlich, kann die Plattform der Maschine mit einer Schutzhaube abgesichert werden. Die Schutz-haube verfügt an den Seiten links und rechts über Türen, die sich nach oben hin aufschwenken lassen.

Zentrale Steuerung/Bedienung

Jedes Modul wird über einen separaten Servomotor angetrieben, der über die Steuerung im Pultschrank synchronisiert wird. Die Anwahl der Servoantriebe für die einzelnen Module erfolgt über einen Touchscreen. Die Arbeitsabläufe können einzeln erprobt und betrieben werden. Die Motorparameter und Einstellungen sind im Werkzeugspeicher hinterlegt - Programmierkenntnisse sind nicht erforderlich.

Maschinensockel und Aufspannplatten

Der Maschinensockel ist nicht modular aufgebaut, sondern mit einer Maschinenbettlänge von 1000mm erhältlich. Die Module sind auf dem Maschinensockel mittels Aufspannplatten in Vorschubrichtung beliebig positionierbar. Die Abmessungen der Aufspannplatte betragen
1000 mm x 496 mm.
