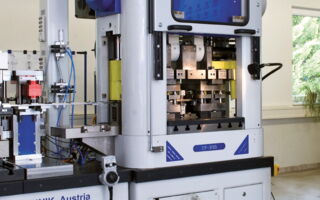

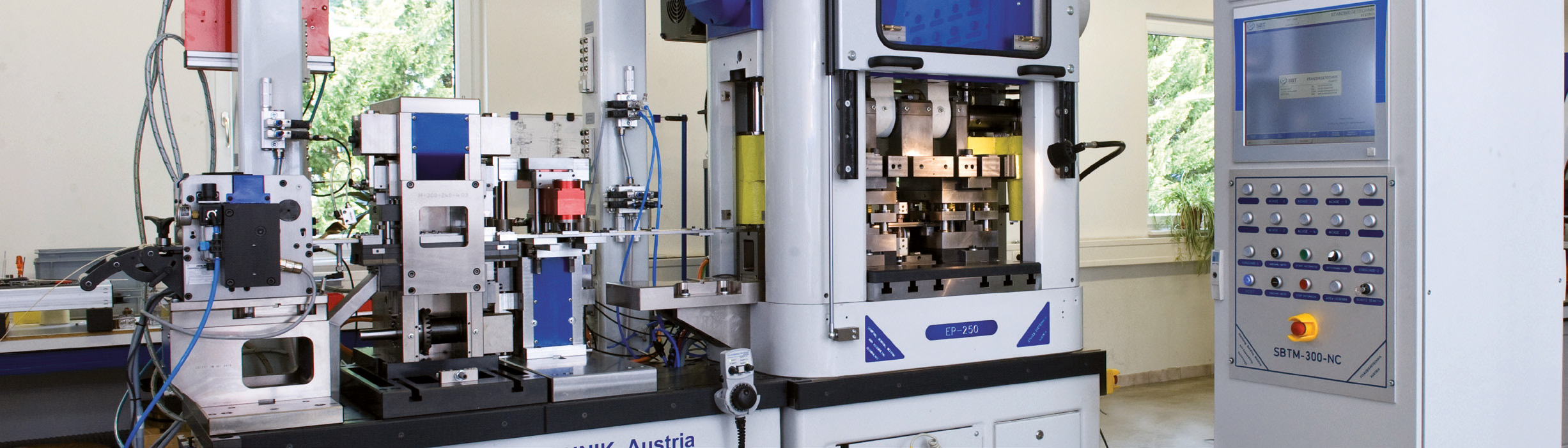

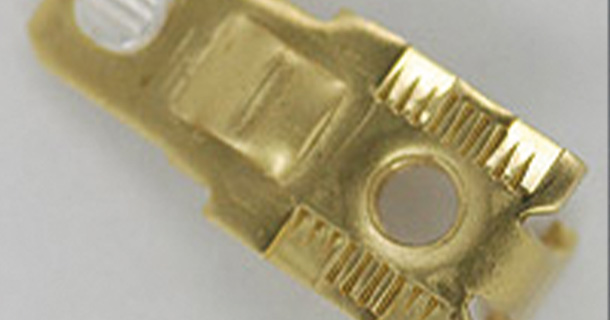

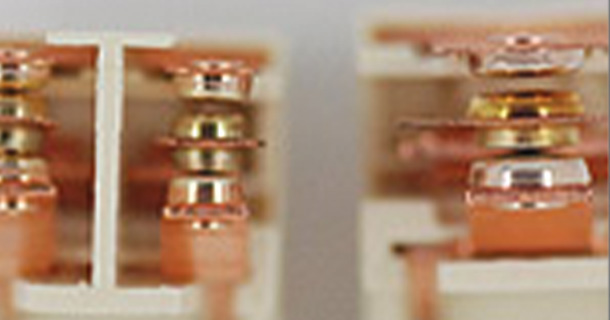

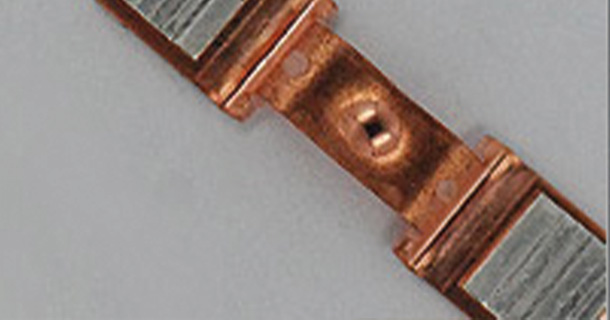

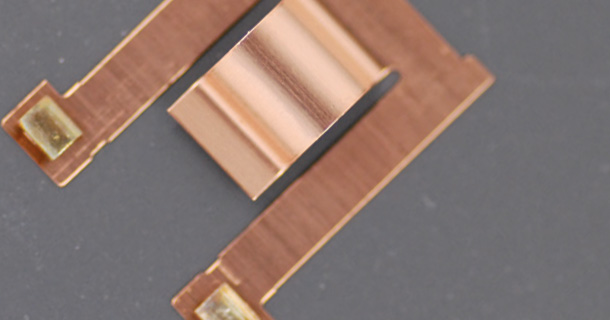

MultiLine – The flexible production line

The Multiline is configured for complex tasks in the area of precision parts. Up to 15 operating modules can be positioned on the even wider contact plates (depending on the module width) – with just a few turns of the hand here as well.

Request

Characteristics

1,600 mm clamping plate
15 synchronous servo drives
2 servo stamping machines that can be integrated
modular machine pedestal
flexible production line for complex applications

Description

Downloads

Matching products / Information

Contact / Sales

Modulares Aufbaukonzept

Die prozessunabhängige Plattform der Multiline (Grundmaße: 1600 x 800 x 2100 mm) kann beliebig aufgebaut und erweitert werden, je nach Anforderung. Die einzelnen Module können Sie zum raschen Wechseln einfach abstecken und mit einem Wechselwagen tauschen. Maschinenplatten mit T-Nuten sorgen für eine präzise Positionierung. Der Servostanzautomat ist werksseitig mit 12 bis 25 t Presskraft ausgelegt.

Kompatible Arbeitsmodule

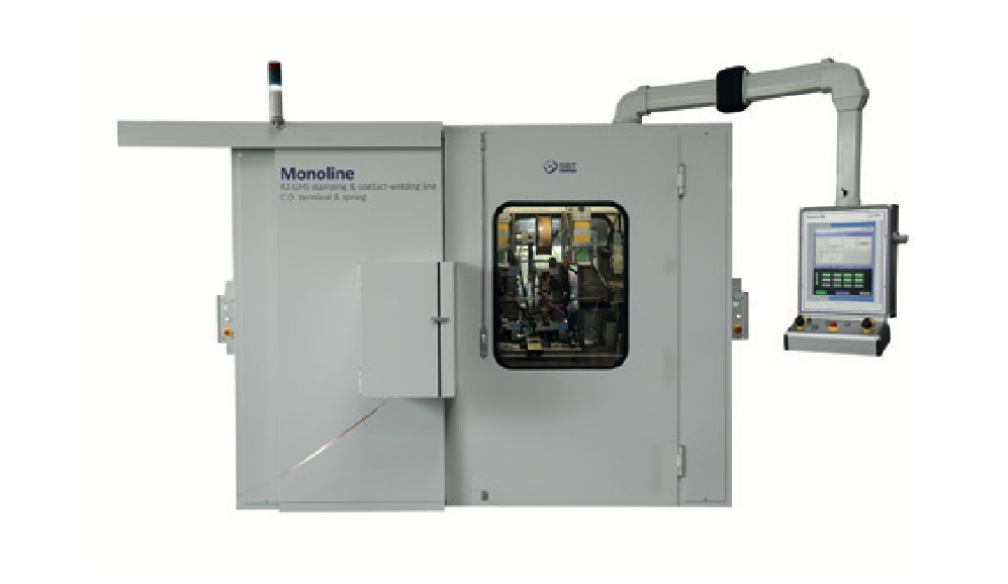

Biegemodul, Stanzmodul, Nietmodul, Kontaktschweißmodul, Gewindemodul, Pilotmodul, Radialmodul, Präzisions-Stanzmodul, Zangeneinzugsmodul, Exzenter-Stanzmodul (bis 8 t). Falls erforderlich, kann die Plattform der Maschine mit einer Schutzhaube abgesichert werden. Die Schutzhaube verfügt an den Seiten links und rechts über Türen, die sich nach oben hin aufschwenken lassen. Der Servostanzautomat des Multiliners ist vorn und hinten mit Schutztüren ausgestattet. Falls gewünscht, kann die Maschine auch mit einer Schallschutzkabine geliefert werden.

Zentrale Steuerung/Bedienung

Jedes Modul wird über einen separaten Servomotor angetrieben, der über die „NC“ Steuerung im Pultschrank synchronisiert wird. Die Anwahl der Servoantriebe für die einzelnen Module erfolgt über einen Touchscreen. Die Arbeitsabläufe können mit einem elektronischen Handrad einzeln erprobt und betrieben werden. Die Motorparameter und Einstellungen sind im Werkzeugspeicher hinterlegt − Programmierkenntnisse sind nicht erforderlich.

Maschinensockel und Aufspannplatten

Die Maschinenplattform besteht aus bis zu drei Sockelmodulen (die für den Transport getrennt werden). Alle drei Sockelmodule stehen auf schwingungsdämpfenden Elementen. Die Bearbeitungsmodule sind auf dem Mittelsockelmodul durch die Aufspannplatten in Vorschubrichtung beliebig positionierbar. Die Standardgröße der Aufspannplatte misst 1600 mm x 496 mm, ist aber je nach Anforderungen erweiterbar. Die Servostanzautomaten stehen auf Sockelmodulen, die mit Polyamidbeton gefüllt sind. Sie werden mit dem Mittelsockelmodul verbunden.
